※メーカー取り寄せ対応商品となります。
納期をご確認ください。
可撓性を付与したエポキシ樹脂塗料で、補修船用に開発された、低研掃面や旧塗膜上に塗り重ね可能な上塗・下塗兼用の2液型マルチパ－パスA/Cです。
外舷からデッキ、上構外部、ホールド等の区画に適用できます。就航船を簡単な塗り替えでグレ－ドアップすることができ、長期メンテナンスフリ－を可能にします。
耐水性・防食性に優れ、アルキッド・塩化ゴム・アクリル樹脂塗料の旧塗膜上に塗り重ね可能です。
| 用途 |
外舷，曝露デッキ，デッキ上艤装品，ハッチカバー，上構外部，カ－ゴホ－ルド，エンジン及びポンプル－ム，ボイドスペ－ス，コッファダム等の防食塗料 |
| タイプ |
エポキシ（厚膜型 / 低研掃型 / 2液型） |
| 色 |
白，黒，赤錆，グレ－(N-7.0, N-6.0, N-4.0)，グリ－ン(442, 505) |
| 光沢 |
半艶 |
| ボリュームソリッド |
61 ± 2% (ISO3233:1998) |
| 標準ドライ膜厚 |
100 ～ 200 µm |
| ウエット膜厚 |
164 ～ 328 µm |
| 理論塗付量 |
0.202 kg/m2 0.164 L/m2 (100 µm) |
| 乾燥時間 |
| 指 触 |
2時間 |
(5℃) |
1時間 |
(20℃) |
40分 |
(30℃) |
| 硬 化 |
24時間 |
(5℃) |
12時間 |
(20℃) |
6時間 |
(30℃) |
| 完全硬化 |
14日 |
(5℃) |
7日 |
(20℃) |
5日 |
(30℃) |
|
塗り重ね可能時間
（同一塗料） |
| 最 短 |
24時間 |
(5℃) |
12時間 |
(20℃) |
6時間 |
(30℃) |
| 最 長 |
- |
(5℃) |
- |
(20℃) |
- |
(30℃) |
|
| シンナー |
ニッペエポキシシンナー（希釈率 0 ~ 10%，重量） |
| 塗装方法 |
■エアレススプレー：
・チップサイズ 0.48 ~ 0.59 mm （ ﾁｯﾌﾟNo. ｸﾞﾗｺ 619, 621, 623 ）
・ファンアングル 55 ~ 62°
・( T/U 用 ) 30°
・2次圧 150 ~ 200 kg/cm2
■刷毛：小面積のT/Uのみ |
| 混合比率（重量） |
塗料液 85 / 硬化剤 15 |
| 可使時間 |
5時間 (5℃) 3時間 (20℃) 2時間 (30℃) |
| 荷姿 |
20kg （塗料液 17kg, 硬化剤 3kg）、5kg （塗料液 4.25kg, 硬化剤 0.75kg）
荷姿は国によって異なる場合があります。 |
| ワールドワイドブランド |
NEOGUARD 100 |
| 引火点 |
塗料液 14℃, 硬化剤 6℃ |
| 表面処理 |

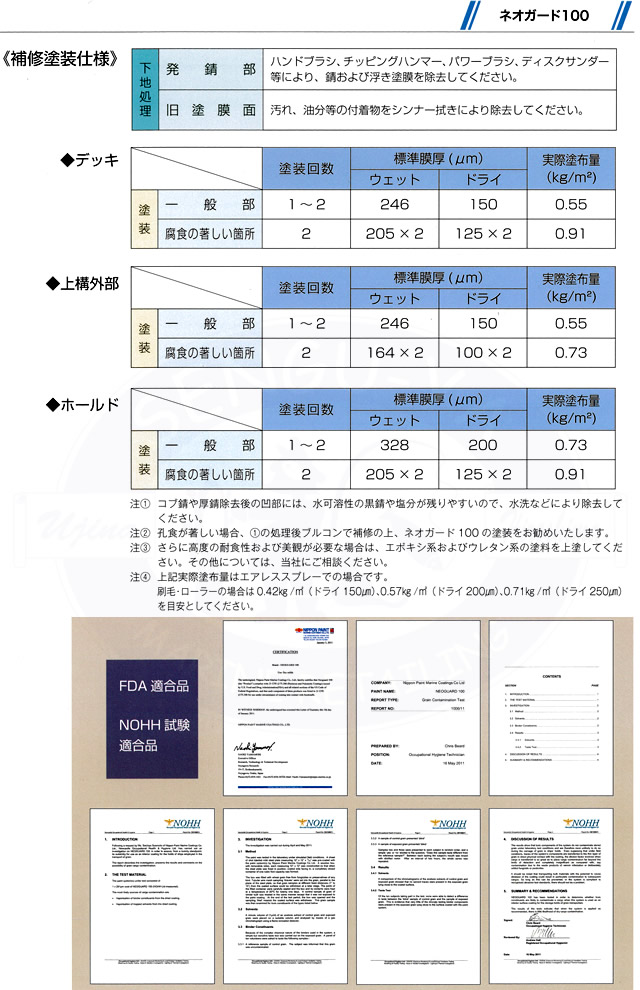

ISO-Sa2 （ブラスト処理）、又はISO-St2 （パワーツール処理）を実施してください |
| 安全 |
本商品を取り扱う場合は、皮膚への付着、目への接触を避けるように、手袋、保護メガネ、マスク、保護クリーム等を使用してください。
塗装中及び乾燥中には充分な換気を実施し、必要に応じてガス濃度検知を実施してください。
商品を使用する前にはSDSの内容を確認の上、ご使用ください。 |
| 注意事項 |
１．事前の連絡なしに内容を変更することがあります。
２．) コブ錆や厚錆除去後の凹部には、水可溶性の黒錆や塩分が残りやすいので、水洗などにより除去してください。
３． 孔食が著しい場合、2)の処理後、ブルコンで補修の上、塗装してください。
４．さらに高度の耐食性および美観が必要な場合、エポキシ樹脂及びウレタン樹脂塗料を上塗りしてください。
その他については、当社にご相談ください。
５．塗料は、塗料倉庫に保管ください。 |
